蒸汽系统的流量控制、减压阀选型、疏水阀规范使用，直接决定管路运行效率与稳定性。本文汇总三大核心模块的关键知识点、选型结论及实操技巧，帮你避开常见误区、精准落地应用。

流量定义

饱和蒸汽在特定压力和时间内，通过某一横断面的容积即为流量，容积单位常用L/s或m³/h，蒸汽压力不变时，不同管径允许通过的蒸汽流量存在明显差异。

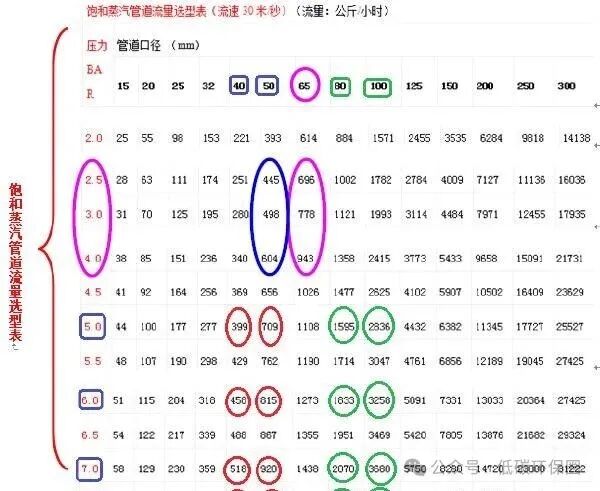

管道流量选型核心结论

1. 同管径，不同压力，流量不同：压力越高，允许通过的蒸汽流量越大。例：DN50管道，0.5MPa时蒸汽流量709kg/h，0.6MPa时提升至815kg/h。

2. 同压力，不同管径，流量不同：蒸汽流量与管道半径的平方成正比，管径越大，流量提升越显著。例：0.6MPa压力下，DN40管道流量485kg/h，DN50达815kg/h，DN100更是达到3285kg/h，为DN50的4倍。

关键总结：管径大小是影响实际蒸汽流量的直接因素，需根据实际压力和流量需求匹配对应管径。

减压阀在蒸汽管路中的核心作用为稳压、除湿、降温，其实际通流能力需参考专属选型排量表，选型及增流核心结论如下：

减压阀选型3大核心结论

1. 出口设定压力与流量成反比：入口压力不变时，减压后设定压力越高，实际通过的蒸汽流量越小。例：DN25型减压阀，入口0.6MPa时，出口0.3MPa/0.35MPa/0.4MPa对应的实际流量分别为710KG/H、680KG/H、650KG/H。

2. 同参数下，大口径减压阀通流能力更强：出口压力相同时，管径越大，允许通过的流量越大。例：入口0.6MPa、出口0.35MPa时，DN25型流量680KG/H，DN40型达1470KG/H；

实操建议：需满足600制粒机15T/H及更高时产量，必须选用DN40型减压阀。

DN25型减压阀增流2大实操措施

若减压后配置的是DN25型减压阀，流量不足时可通过以下两种方式增流，操作简单易执行：

1. 为减压站加装手动旁通管，运行时打开旁通阀门，开启度控制在5%~10%即可实现增流；

2. 将减压后的管道变径为DN65及以上，通过增大管径提升通流能力。

蒸汽疏水阀的核心功能是自动排除蒸汽管道、用汽设备中的冷凝水和不凝结气体，同时阻止蒸汽泄漏，是保障蒸汽系统高效运行的关键配件，以下为分类、核心疏水点及严格安装操作要求。

疏水阀主要分类（按动作原理）

核心分为四大类：浮球型疏水阀、热动力型疏水阀、热静力型疏水阀、倒置桶型疏水阀。

蒸汽系统四大核心疏水点

需做到“四点必疏”，避免冷凝水堆积影响系统运行，具体疏水位置：

1. 锅炉分汽缸底部冷凝水；

2. 车间分汽缸底部冷凝水；

3. 减压前汽水分离器冷凝水；

4. 调质器副分汽缸冷凝水。

疏水阀安装操作8大硬性要求

1. 疏水阀严禁串联使用，确有流量需求时可并联使用；

2. 疏水阀一般配套过滤器，未配套的需在阀前单独安装，防止杂质堵塞阀门；

3. 机械浮球式疏水阀必须水平安装，热动力圆盘式疏水阀可水平/竖直安装，无特殊要求；

4. 疏水口至疏水阀进水口的管路，需保证不低于4%的坡度，防止冷凝水滞留、低温环境下结冻；

5. 东北地区特殊要求：所有冷凝水低点，必须安装竖直排放阀，应对低温防冻；

6. 安装前需清理管路杂质，避免阀芯卡滞；

7. 疏水阀出口管路应保证通畅，避免背压过高影响排水效果；

8. 定期检查疏水阀工作状态，及时更换故障配件，防止蒸汽泄漏或排水不畅。
